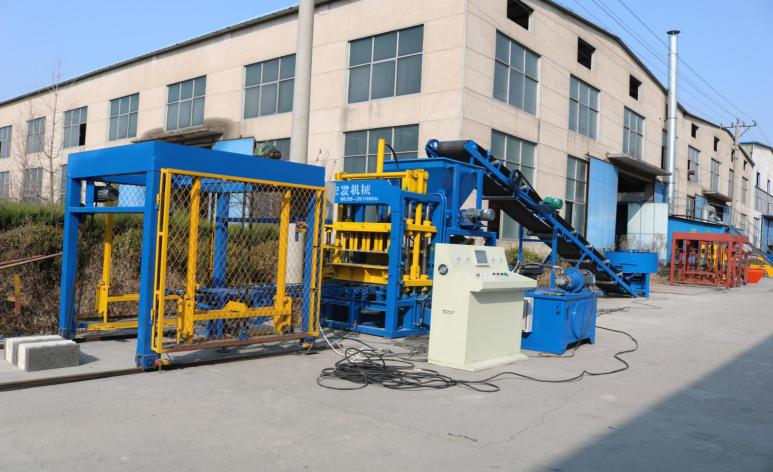

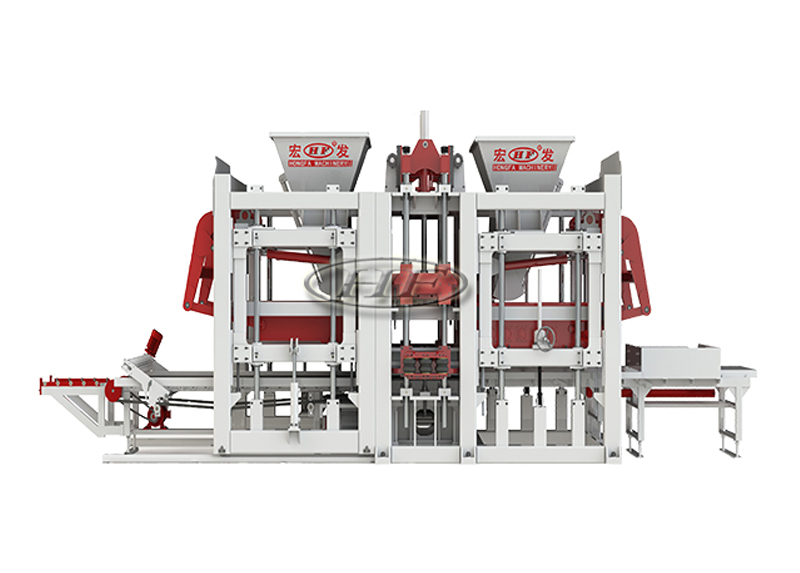

QT12-15F为全自动液压式混凝土砌块成型生产线主机设备，是大产能、集成化的免烧砖生产设备，可搭配全套搅拌、配料、输送、码垛辅机构成一体化全自动制砖生产线，主要用于规模化批量生产各类建筑砌块、市政路面铺装砖、园林护坡砖及路沿石等混凝土制品，广泛适配大中型砖厂标准化、连续化、大批量生产作业。

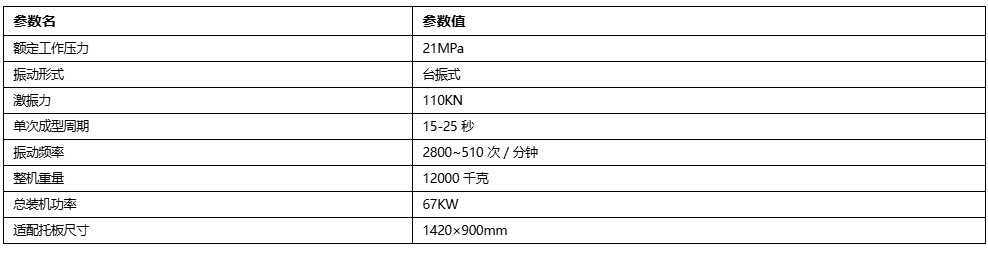

该设备额定工作压力可达21MPa，采用平台式整体振动形式，设备激振力为110KN，振动频率调节区间为2800-5100次/分钟，标准成型周期为15-25秒。设备整机自重12000KG，总装机功率67KW，专属适配1420×900mm大尺寸标准托板，可匹配多种材质托板完成连续成型作业，整体机型规格大、配套功率充足，适配长时间满负荷连续生产。
生产线核心配置包含QT12-15F砌块成型主机，设备集成液压机组、自动送板机构、湿砖输送机构、PLC电控系统、全套随机备件，出厂标配一套空心砖专用模具。同时配套JS750双卧轴混凝土搅拌机、8米双层皮带输送机、彩色面料布料系统、全自动变频砌块码垛机、自动托板升板机，另免费配套手动液压转运车，构成完整的成型生产核心机组。
生产线支持选配100吨水泥仓、φ219×9m螺旋输送机、水泥水计量秤、PLD1200混凝土配料机，可实现原料全自动储存、输送、计量、配比，进一步提升生产线自动化程度。同时可按需选配装载机、叉车等辅助搬运设备，满足厂区原料上料、成品转运、堆场规整等配套作业需求。

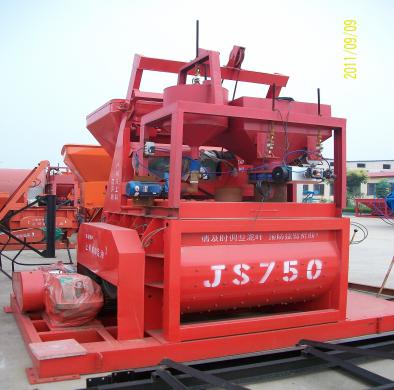

JS750双卧轴搅拌机进料容积1200L，有效出料容积750L，每小时生产产能不低于35立方米，可适配原料最大粒径80/60mm。设备搅拌叶片转速35r/min，配备两组共七片搅拌叶片，整机外形尺寸3220×2400×2600mm，装机功率38.1KW，整机重量5000KG。搅拌筒体钢板厚度5.5mm，内衬板厚度15mm，搅拌臂采用铬锰铸钢材质，适配高强度物料搅拌作业。
标配8米皮带输送机，皮带长度8000mm、宽度500mm、厚度70-80mm，采用四层线芯结构。选配100吨水泥仓，罐体直径3.5m，仓体钢板厚度呈6mm、5mm、4mm梯度分布，总高度15m，配套VAM除尘装置；φ219螺旋输送机管壁厚度6mm，输送产能20m³/h，电机功率7.5KW，配备万向接头。选配水泥水计量秤称量容积0.4m³，配料精度±1%，粉料最大称量500kg，水最大称量180kg；PLD1200配料机称量斗容积1.2m³，三座储料仓单仓容积4m³，小时产能72m³，单次最大称量2000kg，可完成三种骨料自动配比。
配套装载机额定载重2000KG，料斗容积1立方米，最大举升高度3200mm，卸料距离1300mm，整机尺寸5400×1700×2800mm，动力功率47/51KW。配套叉车额定载重3000KG，整机自重4370KG，行驶速度18-19KM/H，最大举升高度3000mm，货叉尺寸1070×125×45mm，整机外形尺寸3752×1225×2090mm，最小转弯半径2400mm，可完全适配生产线配套转运作业。
该设备原料适配品类广泛，可采用碎石、河沙、水泥、石粉等常规基础建材原料进行生产。同时可充分利用粉煤灰、煤渣、矿渣、煤矸石、砾石、膨胀珍珠岩等各类工业固废、工业废料作为生产原料，可根据不同原料特性调整设备振动频率与生产参数，适配各类环保再生混凝土制品的生产加工，原料适配灵活性较高。
设备依托可更换专用模具，可生产多领域、多规格混凝土制品，覆盖建筑、市政、园林、水利全场景。建筑制品包含实心砖、空心砌块、多孔砖、标准砖；市政道路制品包含225×112.5×60mm路面砖、200×100×60mm彩色砖、200×160×60mm铺路砖、路沿石、路边石；园林水利制品包含植草砖、护坡砖、联锁砖、景观园艺砖等，可生产单层通体砖与双层彩色面料砖两种类型成品。

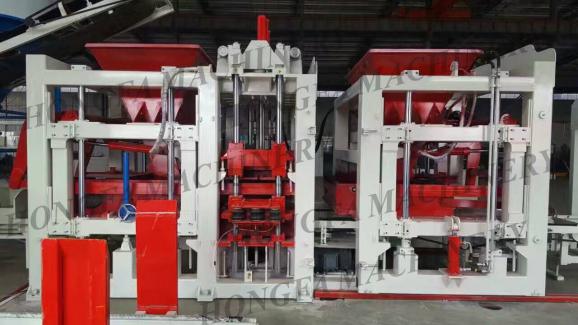

QT12-15F 采用 21MPa 超大额定液压压力搭配 110KN 强激振力平台同步振动结构，振动频率可在 2800-5100 次 / 分钟区间无级调节，能够根据砂石、粉煤灰、矿渣等不同原料特性匹配最优振动参数。设备采用低频布料、高频压制的分段工作逻辑，布料阶段低振动避免物料离析，压制成型阶段高频振动配合高压挤压，让混凝土物料充分填充模具内腔，彻底解决砖体分层、空鼓、缺棱掉角、表面蜂窝麻面等常见缺陷，成型砌块整体密实度、抗压强度大幅提升，成品外观规整统一。整机成型周期稳定控制在 15-25 秒，兼顾成型品质与连续生产效率。
主机引进欧洲成熟万向传动轴传动技术，替代传统直连振动电机结构，振动传导均匀分散，不会出现局部受力过载的情况，从根源降低电机烧毁、轴承磨损、机身共振开裂故障。设备整机自重达到 12000KG，厚重机身能够有效缓冲高频振动产生的冲击力，长时间不间断批量生产工况下机身无明显晃动，尺寸偏差长期保持稳定，批量生产成品一致性强。
设备标配独立升降行走式彩色面料布料机组，可实现面层色料、底层基料分层精准布料，面层厚度均匀可控，生产出的彩色步道砖、景观砖面层贴合牢固、色彩均匀不脱落；同时支持通体砖一体成型模式，一套设备即可同时生产普通建筑砌块与高颜值市政景观铺装砖，拓宽产品品类，提升成品市场溢价能力。
主机框架统一采用 20×20cm 大规格加厚优质方管钢材，原材料直接采购莱钢、济钢国内一线钢厂，钢材抗拉、抗疲劳、抗冲击性能优异。设备长期处于高压、高频振动工况，机架不易出现焊缝开裂、框架扭曲变形问题，相比小型制砖机机身使用寿命成倍延长，减少机身维修、更换带来的停产损失。
整套液压系统搭载德国力士乐原装液压部件，油压输出恒定、油路密封性能优异，升降、压模、送板、脱模动作顺滑无卡顿，极少出现泄压、漏油故障，液压系统检修周期大幅拉长。整机电气控制系统、触控操作屏幕全部采用西门子进口元器件，电气回路抗干扰能力强，高温、多粉尘厂房环境下不易短路失灵，电控故障发生率显著降低，日常运维工作量少。
配套模具基材选用高锰钢材质，经过完整渗碳热处理强化硬度，模具耐磨、抗冲击性能突出；模具型腔采用精密线切割加工工艺，尺寸公差极小，砖块拼接缝隙均匀、规整。设备出厂免费附赠一套空心砖标准模具，客户可按需定制护坡联锁砖、植草砖、路沿石、多孔砖等专用模具，单台设备通过更换模具切换全部品类制品，模具长期使用不易磨损变形，单件模具可生产数十万块成品。
整套生产线集成 JS750 双卧轴搅拌机、PLD1200 全自动配料机、水泥仓螺旋输送计量系统、8 米双层皮带输送机、自动送板机、自动升板机、变频码垛机组，搭配液压转运车形成全流程自动化闭环。从骨料配比、水泥自动输送计量、原料搅拌、布料压制成型、湿砖输送、成品自动堆叠全部自动化完成，无需人工转运、码砖，整条产线仅需少量人员值守，大幅削减人工用工成本。
设备搭载全套西门子 PLC 智能控制系统，配套可视化人机触控界面，内置完整标准化生产程序、实时故障自动报警诊断模块，同时搭载远程监控、远程调试功能。系统可自动识别设备异常并发出警示信号，便于快速排查故障；操作人员仅需简单岗前培训即可独立上岗，无需高薪聘请专业机电技工，人力投入成本更低。
设备全部振动、输送电机配备变频控制系统，相比同规格传统砖机整体节电 25%；同时低频布料、高频压制的分段振动逻辑避免电机持续高负荷运转，空载、轻载工况下自动降低功率输出，长期规模化生产能够显著节约电费开支，降低工厂运营成本。
设备对生产原料包容性极强，除常规碎石、河沙、水泥基础原料外，可大比例掺配粉煤灰、煤渣、矿渣、煤矸石、膨胀珍珠岩等各类工业固废，固废掺配比例高，能够大幅减少砂石、水泥主材采购量，降低原材料采购支出，同时契合绿色再生建材环保政策，适配环保固废砖厂、市政建材配套项目投产。
依托可更换模具设计，单台 QT12-15F 可生产全场景混凝土制品：建筑领域涵盖实心砖、空心砌块、多孔砖；市政道路领域包含各类彩色透水步道砖、路沿石、平板；水利园林领域可生产植草砖、工字联锁护坡砖、六棱护坡砖等，一台设备即可承接建筑、市政、水利、园林多类型订单，无需采购多台专用设备，设备综合利用率高，小型砖厂也可实现多元化经营。
设备适配 1420×900mm 大尺寸标准托板，单次成型出砖数量远高于小型制砖设备，8 小时标准班次产能可观：实心砖单日最高可达 124800 块，彩色路面砖单日 46080-64000 块，空心砌块单日 17280-23040 块，能够稳定供应大型市政工程、大批量建材采购订单，投产回本速度更快。
整套产线模块化拆分，5-10 号核心成型机组仅需 1 个 40 尺高柜，全套选配配料、水泥仓设备整体可装入 3 个 40 尺高柜，拆装便捷，跨境海运、国内长途运输成本可控，一站式整套出货，客户无需分别采购搅拌、配料、成型设备，减少多方对接沟通成本，项目落地周期短。
