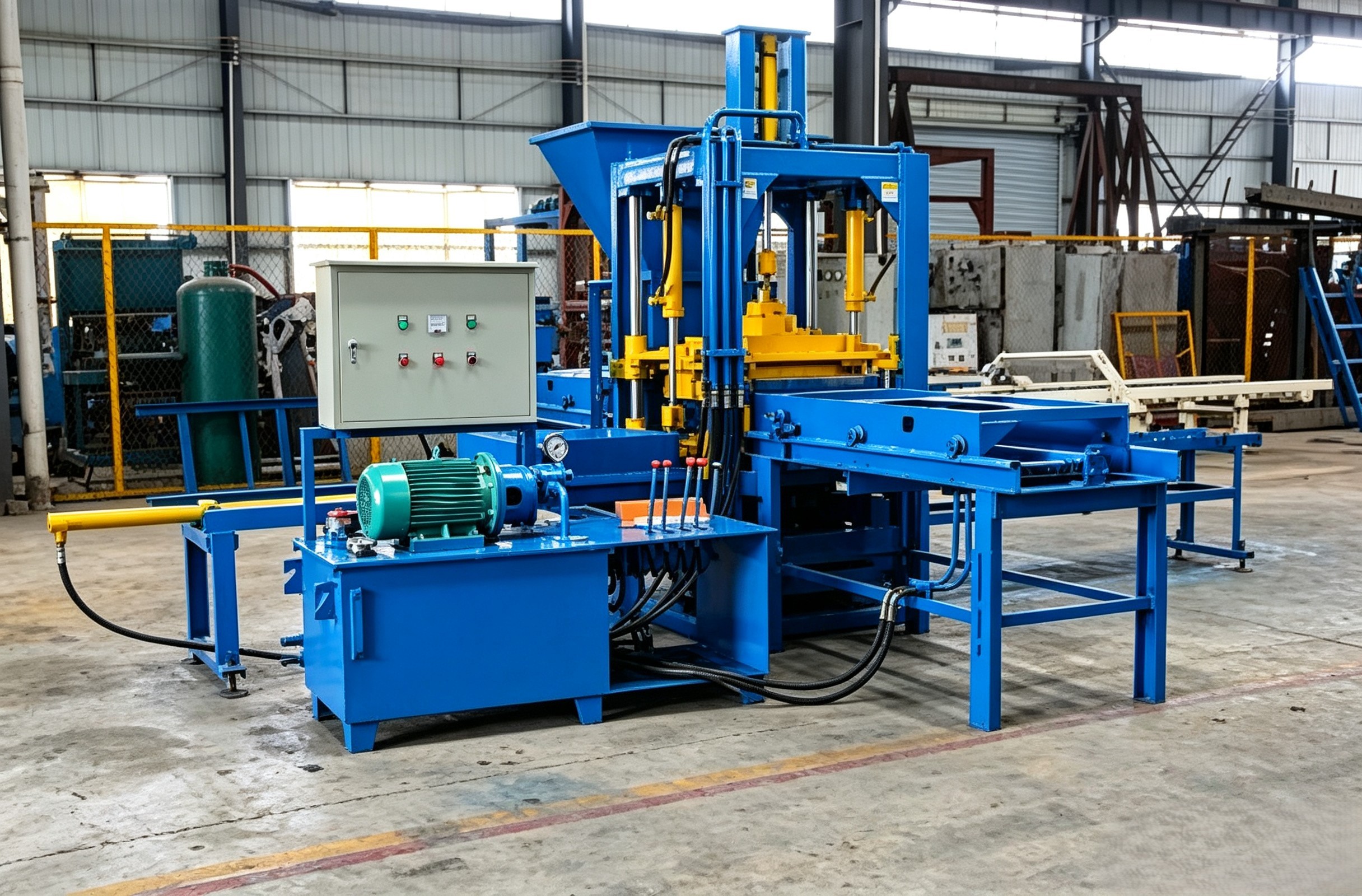

QTF3-20混凝土砌块成型机是一款全自动液压式混凝土制品成型设备，可配套完整辅机构成标准化全自动制砖生产线，主要用于批量生产各类建筑混凝土砌块、市政路面铺装砖、园林护坡砖及路沿石等水泥制品，适配中小型砖厂标准化、连续化生产作业，是通用性极强的多功能免烧砖生产设备。

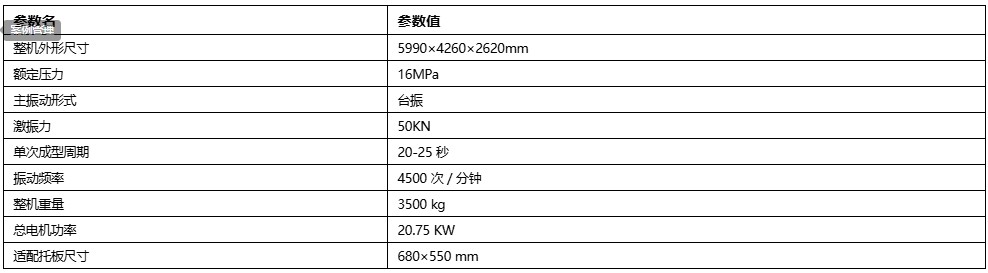

该设备整机外形尺寸为5990×4260×2620mm，整机自重3500KG，总装机功率20.75KW。设备额定工作压力为16Mpa，采用平台振动的主振动形式，设备激振力50KN，振动频率可达4500次/分钟，标准成型周期区间为15-25秒，常规稳定生产周期为20-25秒。设备专属适配托板规格为680×550mm，可匹配多种材质标准托板完成连续成型作业。
生产线核心设备为QTF3-20砌块成型主机，整机集成物料料仓、独立彩色面料给料机、托板自动送板机构、湿砖成品输送机、液压油箱、整套电控系统及随机备件，出厂标配一套空心砖专用模具，为生产线核心成型单元，承担所有砖型压制成型作业。
整条生产线标配成套辅助设备，包含1台JQ400立式混凝土搅拌机、1套8米皮带输送机、1台全自动砌块变频码垛机及2套专用设备机架，可实现原料搅拌、物料输送、砌块成型、成品输送、自动码垛全流程配套作业。同时生产线可按需选配装载机、叉车等辅助搬运设备，适配厂区原料上料、成品转运工作。
设备可适配多种规格托板耗材，涵盖PVC托板、GMT玻纤托板、竹制托板、木质托板四大主流类型，各类托板均可匹配设备运行参数，满足不同生产预算、不同使用场景的耗材适配需求。配套8米皮带输送机皮带采用四层线芯结构，规格为长度8000mm、宽度500mm、厚度70-80mm，为生产线固定输送耗材。

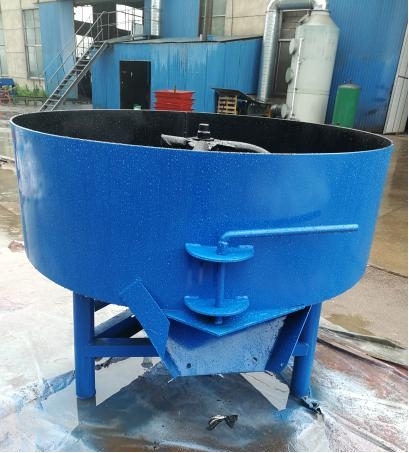

JQ400立式搅拌机进料容积650L，有效出料容积400L，每小时生产效率不低于12立方米，可适配原料最大粒径60/40mm。设备搅拌叶片转速35r/min，配备4组搅拌叶片，搅拌筒体直径1500mm，筒体钢板厚度8mm，电机功率7.5KW，整机自重800KG，承担生产线所有混凝土原料的搅拌混合工作。
可配套选配额定载重2000KG的装载机，料斗容积1立方米，最大举升高度3200mm，卸料距离1300mm，整机尺寸5400×1700×2800mm，动力功率47/51KW。同时可搭配额定载重3000KG的叉车，整机自重4370KG，行驶速度18-19KM/H，最大举升高度3000mm，货叉尺寸1070×125×45mm，最小转弯半径2400mm，满足厂区物料转运需求。
该设备生产原料兼容性广泛，常规基础原料可采用碎石、河沙、普通水泥、石粉等传统建材原料。同时可大量适配各类工业固废再生原料，包含粉煤灰、煤渣、矿渣、煤矸石、砾石、膨胀珍珠岩等工业废料，可实现固废资源化再生利用，适配环保型建材生产模式，原料配比可根据成品砖型、强度需求灵活调整。
依托可更换专用模具，设备可生产多品类、多规格混凝土水泥制品，全面覆盖建筑、市政、园林、水利四大应用领域。建筑品类包含标准实心砖、空心砌块、多孔砖；市政道路品类包含200×100×60mm多孔砖、220×110×60mm彩色路面砖、200×160×60mm铺路砖、路沿石、路缘平板；园林水利品类包含植草砖、护坡砖、联锁锁扣砖、景观造型砖等，可生产纯色通体砖与双层彩色面料砖两类成品。
该机采用液压加压搭配平台整体振动复合成型工艺，额定成型压力可达 16Mpa，配套 50KN 大激振力、4500 次/分钟高频振动系统，成型周期仅 20-25 秒，压力与振动配合均匀稳定，彻底解决普通制砖机砖体疏松、分层、缺角掉料问题，产出砌块、路面砖密实度高、整体强度优异。
设备摒弃传统振动电机直驱结构，搭载一体式振动箱体，振动传导更均衡，运行工况平稳，大幅降低电机过载烧毁故障概率，长期连续生产状态下成品外观、尺寸一致性稳定。同时设备独立配置彩色面料给料机，可分层布料生产带彩色面层的景观步道砖，也支持通体砖一体成型，适配透水砖、联锁护坡砖、路沿石等多类景观建材生产，砖型表面纹理清晰、色彩均匀，成品市场竞争力更强。
主机机架高强度用料：整机框架采用 12×12cm 加厚优质方管钢材，原料采购自莱钢、景钢国内一线钢厂，钢板承重、抗形变能力突出，长期高频振动作业不易变形开裂，设备使用寿命大幅延长。整机自重 3500KG，机身厚重扎实，高速振动时机身晃动幅度小，进一步保障成型精度。
核心液压系统品质可靠：全套液压元件选用台湾知名 Calyca 嘉华液压品牌，油路压力输出稳定、密封性能好，漏油、泄压故障少，升降、压模、送板动作顺滑，减少停机维修频次。
配套模具耐磨高精度：标配模具基材为锰钢材质，经过渗碳热处理强化耐磨性能，模具型腔采用线切割精细加工，尺寸公差极小，生产出的砖块规格统一、拼接贴合度高；出厂免费附赠一套空心砖模具，客户可按需增购护坡砖、联锁砖、植草砖等各类专用模具，一机切换多品类产品。
设备不限制单一原料，可利用碎石、河沙、普通水泥作为基础原料，同时能消化粉煤灰、煤渣、矿渣、煤矸石、膨胀珍珠岩等各类工业固废，固废掺配比例高，既降低砂石、水泥采购成本，也符合环保再生建材生产政策，适配环保砖厂、固废综合利用项目投产。
单台设备更换模具即可生产全品类混凝土建材，涵盖建筑类：标准实心砖、空心砌块、多孔砖；市政道路类：透水步道砖、彩色铺路砖、路沿石、路缘平板；水利园林类：植草砖、护坡砖、联锁锁扣砖等景观护坡产品，小型砖厂无需多台设备即可兼顾建筑、市政、水利多品类订单，设备综合利用率高。
设备适配 680×550mm 标准小型托板，可搭配 PVC、GMT 玻纤、竹制、多层木托板多种材质，单块托板采购成本更低，同等产能下托板总采购数量更少，砖厂前期耗材投入资金压力小。
整机搭载 PLC 智能电控系统，配套人机交互操作界面，内置完整生产逻辑程序、实时故障自动诊断模块与远程控制功能。设备操作门槛极低，仅需简单培训普通工人即可上岗，无需高薪聘用专业技工，大幅节约人工成本。
整条生产线配套自动送板、湿砖输送、全自动变频码垛机组，成型后的湿砖可直接自动化码垛堆叠，省去人工搬砖、码砖工序，整条生产线仅需少量操作人员值守，自动化程度高，适合规模化连续生产。
占地面积小，建厂门槛低：整机外形尺寸 5990×4260×2620mm，机身结构紧凑，对比同产能机型占用厂房面积更小，中小型砖厂、小型加工厂无需大面积厂房即可投产，降低厂房租赁、建设成本。
生产效率稳定，产能可观：成型周期控制在 15-23 秒区间，不同砖型单模一次可出 3-10 块成品，以 8 小时标准生产班次计算，多孔砖单日产量可达 12521-16000 块，彩色路面砖单日产量 10017-12800 块，空心砌块单日 4320-5760 块，产能稳定满足中小型市政、园林建材供货需求。
配套设备成套化，一站式投产：原厂可配套供应 JQ400 立式搅拌机、8 米四层线芯耐磨皮带输送机、自动码垛机、专用机架，还可搭配装载机、叉车整套辅机，全套主辅设备可整合装入 1 个 20 英尺集装箱，出口、运输便捷，客户一站式采购即可搭建完整制砖生产线，无需单独对接多家供应商。
